LED – QU’EST-CE QUE C’EST ?

ET COMMENT FONCTIONNE ACTUELLEMENT un éclairage LED ?



LED = LIGHT EMMITTING DIODE

Les diodes électroluminescentes sont constituées de deux couches de matériau semi-conducteur de charges différentes. Les cristaux semi-conducteurs sont neutres, les différentes charges sont générées par l’addition d’atomes chargés tels que le silicium ou le bore.

La couche n a un excès d’électrons et est donc chargée négativement ; la couche p est chargée positivement et comporte des trous d’électrons. Si les deux couches sont réunies, les charges d’une couche limite s’équilibrent et il ne se passe RIEN.

Si nous appliquons maintenant une tension, même très faible, les électrons de la couche n commencent à « sauter » dans les trous d’électrons de la couche p. Là, les électrons se connectent aux atomes chargés positivement et déchargent leur excès d’énergie par des éclairs lumineux. C’est ce que nous percevons comme la lumière visible.

Plus la tension est forte, plus l’effet est important et plus il y a de lumière.

C’est ce qu’on appelle le « principe d’électroluminescence d’un semi-conducteur ».

LED, LEuctdiode, Licht emittierende Diode, Diode, LED Technologie, LED Technik, LED Wissen, Grundlagen LED, Leuchtmittel, LED Leuchtmittel, LED Lampe

La longueur d’onde de la lumière émise varie en fonction du matériau du semi-conducteur et des substances ajoutées. En général, cependant, la gamme de longueurs d’onde est très limitée – la lumière émise est monochrome, elle n’a donc qu’une seule couleur. Rouge, ou bleu, ou vert. Il n’y a PAS de lumière blanche, mais nous en avons besoin pour l’éclairage artificiel. Nous pouvons la créer en recouvrant les diodes d’une couche fluorescente. La composition de cette couche (généralement du phosphore) produit différentes couleurs de lumière.



LE CORPS DE REFROIDISSEMENT

L’électroluminescence génère non seulement de la lumière mais aussi de la chaleur. Pas autant qu’avec un filament de tungstène, mais suffisamment pour endommager les semi-conducteurs sensibles. Pour les protéger, ils sont munis d’un dissipateur de chaleur. Cela garantit une durée de vie plus longue et surtout, une luminosité largement constante avec un faible dégagement de chaleur.



TYPES DE LED

Il existe essentiellement deux types de LED. « Haute puissance » et « Basse puissance ». Les LED de haute puissance sont les diodes qui fonctionnent avec plus de 10mA. Elles permettent une grande luminosité dans un petit espace, mais sont également sensibles à la chaleur et ont une durée de vie plus courte.

DIP LED

  • Dual-in-line-package – le premier type de diodes électroluminescentes. Cette DEL est soudée à une carte de circuit imprimé à deux fils et n’émet qu’une seule longueur d’onde de lumière. Elle est souvent utilisée comme écran pour les appareils électriques.

LED CMS

  • Les appareils montés en surface, sont toujours le type de LED le plus courant. Les semi-conducteurs et les dissipateurs de chaleur forment une unité. Les diodes sont soudées dans un circuit sur une carte de circuit imprimé. Le semi-conducteur lui-même est soudé dans le dissipateur thermique, cette soudure est à la fois un transfert de chaleur et une connexion électrique. Le deuxième composant électrique est ce qu’on appelle le fil de liaison sur lequel la tension est appliquée.

LED, Leuchtdiode, Licht emittierende Diode, Diode, LED Technologie, LED Technik, LED Wissen, Grundlagen LED, Leuchtmittel, LED Leuchtmittel, LED Lampe, SMD Chip, SMD Technik

COB LED

  • Chip-on-board. Avec cette technologie, le semi-conducteur est soudé directement sur la carte dans son propre boîtier. Celui-ci peut être composé de différents matériaux et sert également de dissipateur thermique. La céramique est un bon matériau car ses propriétés de conduction de la chaleur sont excellentes. La tension est générée par deux fils de liaison. Cette technique est de plus en plus populaire. Les sources lumineuses SEGULA sont désormais exclusivement équipées de LED COB.

LED, Leuchtdiode, Licht emittierende Diode, Diode, LED Technologie, LED Technik, LED Wissen, Grundlagen LED, Leuchtmittel, LED Leuchtmittel, LED Lampe, COB Technologie, COB Chip

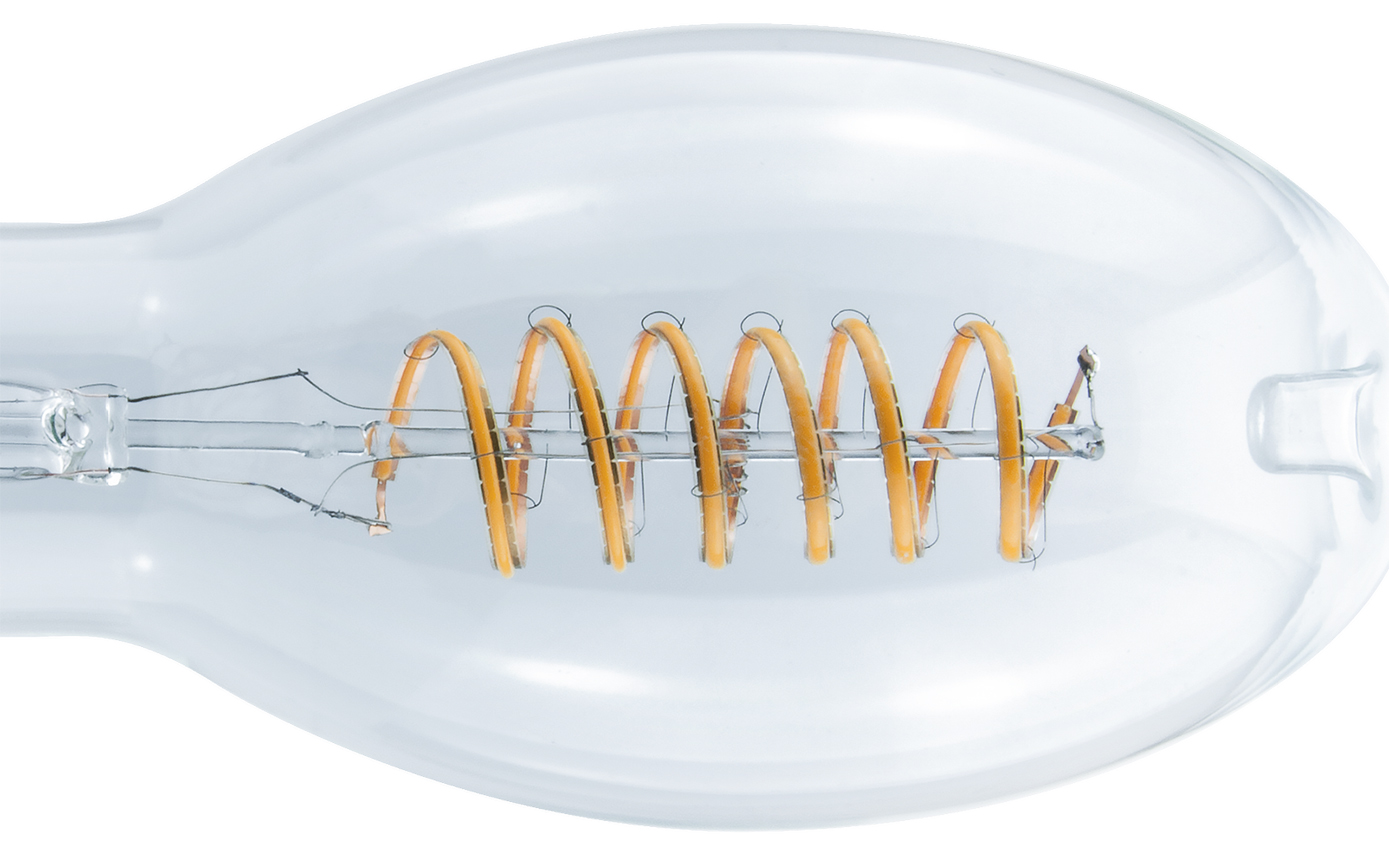

La technologie COB a permis le développement de filaments modernes. Il s’agit d’une innovation non seulement en termes de technologie, mais aussi en termes de design. Le Soft Filament PLUS breveté offre d’excellentes caractéristiques et optiques ! Dans la ligne de design SEGULA, nous n’utilisons que ce nouveau filament !
